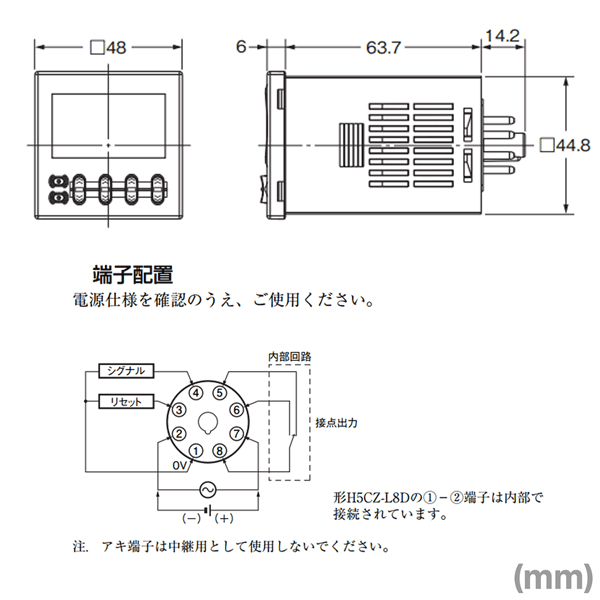

H5CZ-L8(AC100〜240V) H5CZ-L8D(AC24V/DC12〜24V) [メーカー] OMRON(オムロン) [形番] H5CZ-L8※ [品名] デジタルタイマ [シリーズ] H5CZ [外部接続] ソケットタイプ(8ピン) [入力] シグナル リセット(NPN入力) [出力] 接点出力 (限時1c) [電源電圧*1] 　AC100〜240V 　AC24V/DC12〜24V ■※　指定記号が入ります。

■なし(AC100〜240V)、D(AC24V/DC12〜24V) ■*1インバータの出力を電源として使用しないでください。

■　　DC仕様のリップル含有率は20％以下。

定格 [定格] 　許容電圧変動範囲 定格電源電圧の85〜110%(DC12〜24Vは90〜110%) 　消費電力 　・約6.2VA(AC100〜240V) 　・約5.1VA/2.4W(AC24V/DC12〜24V) *2 [取りつけ方法] 埋込み取りつけ、表面取りつけ(共用) [外部接続方法] 8ピンソケット [保護構造] 　IEC規格 IP66、 UL508 Type 4X(屋内)、 　ただしパネル表面のみ(防水パッキン 形Y92S-29使用時) [桁数] 4桁 [時間レンジ] 　9.999s(0.001s〜)、99.99s(0.01s〜)、999.9s(0.1s〜)、9999s(1s〜)、99min59s(1s〜)、 　999.9min(0.1min〜)、9999min(1min〜)、99h59min(1min〜)、999.9h(0.1h〜)、9999h(1h〜) [表示モード] 加算(UP)表示・減算(DOWN)表示(切替) [入力] 　入力信号 シグナル、リセット 　入力方式 　・無電圧入力 　・短絡時インピーダンス：1kΩ以下(0Ω時流出電流約12mA) 　・短絡時残留電圧：3V以下 　・開放時インピーダンス：100kΩ以上 　シグナル、リセット 最小入力信号幅：1ms/20ms(一括切替) [復帰方式] 電源リセット(出力モードによる)、外部リセット、手動リセット、自動リセット(出力モードによる) [電源リセット] 最小電源開放時間：0.5s(A-3、b-1、F、ton-1、toff-1モードはのぞく) [復帰電圧] 電源電圧の10%以下 [センサ待ち時間] 250ms以下(センサ待ち時間中は、制御出力OFFで入力は受け付けません) [出力] 　出力モード 　・A：シグナルオンディレー(I)、A-1：シグナルオンディレー(II)、 　・A-2：パワーオンディレー(I)、A-3：パワーオンディレー(II)、 　・b：フリッカ(I)、b-1：フリッカ(II)、d：シグナルオフディレー、 　・E：インターバル、F：積算、Z：ON/OFFデューティー可変、 　・S：ストップウォッチ、toff：フリッカオフスタート(I)、 　・ton：フリッカオンスタート(II)、toff-1：フリッカオフスタート(I)、ton-1：フリッカオンスタート(II) 　ワンショット出力時間 0.01〜99.99s 　制御出力 　・AC250/DC30V 5A 抵抗負荷(cosφ=1) 　・最小適用負荷：DC5V 10mA(P水準、参考値) 　・接点材質 ： AgSnIn [表示方式 *3] 　LCD；文字高　計時値：10mm 　　　　　　　　　　設定値：6mm [停電記憶方式] EEP-ROM(書換え回数10万回以上) データ保持性：10年以上 [使用温度範囲] 　-10〜+55℃(密着取りつけ時：-10〜+50℃)(ただし、氷結、結露しないこと) [保存温度範囲] -25〜+70℃(ただし、氷結、結露しないこと) [使用周囲湿度] 25〜85% [フロントパネル] ライトグレー(5Y7/1) ■*1.インバータの出力を電源として使用しないでください。

DC仕様のリップル含有率は20％以下。

■*2. 電源投入時に短時間ですが、突入電流が流れます。

下記の表を参照。

■*3. 電源ON時のみ表示します。

電源が入っていないときは設定、変更はできません。

突入電流一覧表(参考値) ■電圧仕様 / 印加電圧 / 突入電流(ピーク値) / 時間 ■AC100〜240V / AC264V / 5.3A / 0.4ms ■AC24V/DC12〜24V / AC26.4V / 6.4A / 1.4ms ■AC24V/DC12〜24V / DC26.4V / 4.4A / 1.7ms 性能 [動作時間のばらつき、セット誤差(温度・電圧の影響を含む)] 　±0.01%±0.05s以下( 電源スタートの場合) * 　±0.005%±0.03s以下( 信号スタートの場合) * 　電源スタートの場合、設定値をセンサ待ち時間以内に設定すると、設定時間を経過しても出力はONせず、センサ待ち時間終了後にONします。

　*セット値に対する割合 [絶縁抵抗] 100MΩ以上(DC500Vメガにて) 導電部端子と露出した非充電金属部間、非連続接点間 [耐電圧] 　充電金属部と非充電金属部間 ： AC2,000V 50/60Hz 1min 　電源と入力回路間 ： AC2,000V 50/60Hz 1min(形H5CZ-□D以外) 　制御出力と電源、入力回路間 ： AC2,000V 50/60Hz 1min 　非連続接点間 ： AC1,000V 50/60Hz 1min [インパルス電圧] 　電源端子間 ： 5kV(AC24V/DC12〜24Vタイプは、 1.0kV) 　導電部端子と露出した非充電金属部間 ： 5kV 　(AC24V/DC12〜24Vタイプは、 1.5kV) [耐ノイズ] 　電源端子間：±1.5kV 　入力端子間：±600V 　ノイズシミュレータによる方形波ノイズ 　(パルス幅100ns/1μs、立ち上がり1ns) [静電気耐力] 8kV(誤動作)、15kV(破壊) [振動] 　耐久 10〜55Hz 片振幅0.75mm 3方向 各2h 　誤動作 10〜55Hz 片振幅0.35mm 3方向 各10min [衝撃] 　耐久 300m/s^2 　3軸各方向 各3回 　誤動作 100m/s^2 　3軸各方向 各3回 [寿命] 　機械的 1,000万回以上(無負荷、開閉ひん度1,800回/h、周囲温度条件 ： 23℃) 　電気的 10万回以上(AC250V 5A 抵抗負荷、1,800回/h、周囲温度条件 ： 23℃) [質量] 約105g(本体のみ) 適用規格 [安全規格] 　cULus(またはcURus) ： UL508/CSA C22.2 No.14 * 　EN61812-1 ： 汚染度2/過電圧カテゴリIII 　B300 PILOT DUTY 　1/4 HP AC120V、1/3 HP AC240V、5A 抵抗負荷 　VDE0106/part100 　CCC ： 汚染度2/過電圧カテゴリII [EMC] 　(EMI)　EN61812-1 　放射妨害電界強度　EN55011 Group 1 classA 　雑音端子電圧　EN55011 Group 1 classA 　(EMS)　EN61812-1 　静電気放電イミュニティ　IEC61000-4-2 　電界強度イミュニティ　IEC61000-4-3 　バーストノイズイミュニティ　IEC61000-4-4 　サージイミュニティ　IEC61000-4-5 　伝導性ノイズイミュニティ　IEC61000-4-6 　電圧ディップ/電断イミュニティ　IEC61000-4-11 ■*形H5CZの適用規格は下記のようになります。

■　 cUL(Listing)：オムロン 形P2CF(-E)をお使いの場合 ■　 cUR(Recognition)：上記以外のソケットをお使いの場合 こちらの商品は午前中のご注文で、当日発送が可能です。
